CS2020B 20A Stroomversterker Hoogstroom Hoogvermogen Potentiostaat

20A Stroomversterker Hoogstroom Hoogvermogen Potentiostaat

CS2020B Stroomverhoger

Een enkelkanaal potentiostaat (CS350M/CS310M/CS300M enz.) kan maximaal ± 2A/10V-uitgang bereiken wanneer het alleen wordt gebruikt.Deze waarde is ±1A/10V voor elk kanaal van de bipotentiostaat (CS2350M/CS2150M) en het meerkanaals potentiostaat (CS310X)..

Een stroomverhoger CS2020B kan worden aangesloten op een enkel-, tweekanal- of meerkanaals potentiostat om de stroom (tot 20A) te verhogen.Houd er rekening mee dat één set CS2020B slechts één kanaal van bi- / multi-kanaal potentiostat kan versterken.

Wanneer de versterker niet is aangesloten, kan de potentiostaat ook alleen worden gebruikt.

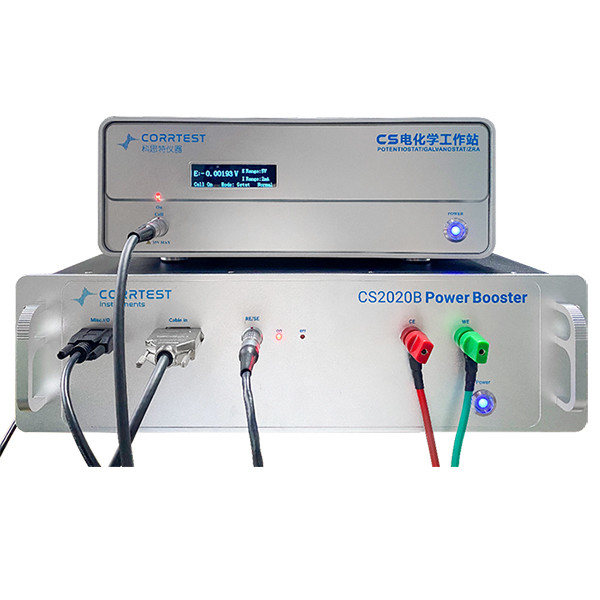

CS2020B stroomverhoger + enkelkanaal potentiostaat (zoals CS350M)

CS2020B stroomverhoger +multi-kanaal potentiostaat (in het rood ingekaderd)

Figuur 1: Curve voor galvanostatisch experiment- uitgangsconstante stroom tot 20 A

Figuur 2: Verbinding van CS2020B met de anode en katode van de batterijkern

Figuur 3: EIS-resultaten van CATL-LAE895-batteriecern

Belangrijkste specificaties (bij combinatie van CS2020B+potentiostat)

Potentiaalbereik: ±10V

Stroombereik: ±20A

Stroombereik: 20Fixed range

Voldoende spanning: ±13V (bij uitgang ±20A)

EIS Frequentiebereik: =50KHz

Communicatie: RS485

Technieken (bij combinatie van CS2020B+potentiostat)

Stabiele polarisatie

• Opencircuitpotentieel (OCP)

• Potentiostatisch (I-T-curve)

• Galvanostatisch

• Potentiodynamisch (tafelgrafiek)

• Galvanodynamisch (DGP)

Doorlopende polarisatie

• Meerdere stappen

• Meerdere stroomstappen

• Potentiële trap-stap (VSTEP)

• Galvanische trap-stap (ISTEP)

Chrono-methode

• Chronopotentiometrie (CP)

• Chronoamperametrie (CA)

• Chronocaulometrie (CC)

Voltammetrie

• Lineaire sweep-voltammetrie (LSV)

• Cyclische voltammetrie (CV)

Elektrochemische impedantiespectroscopie (EIS)

• EIS versus frequentie (IMP)

• EIS versus tijd (IMPT)

• EIS versus potentieel (IMPE)

Test met batterij

• Opladen en ontladen van de batterij

• Galvanostatische lading en ontlading (GCD)

• Potentiostatisch laden en ontladen (PCD)

• Potentiostatische intermitterende titratie (PITT)

• Galvanostatische intermitterende titratie (GITT)

Corrosie-metingen

• Cyclische polarisatiecurve (CPP)

• Lineaire polarisatiecurve (LPR)

• Elektrochemische potentiokinetische reactivering (EPR)

• Elektrochemisch lawaai (EN)

• Nulweerstand Ammeter (ZRA)

Standaardvoorziening voor CS2020B-booster:

-CS2020B stroomverhoger*1 set

- Stroomkabel * 1 stuks

- DB9 serie-aansluitingskabel * 2 stuks (1 voor vervanging in het geval het kapot is)

- DB15 aansluitkabel* 2 stuks (1 voor vervanging)

- Potentiële bemonsteringskabel* 2 stuks (1 voor vervanging)

- CS2020B Speciaal elektrodenkabel (alligatorelektrodenkabel*2 en koperen eindelektrodenkabel*2, elk 1 stuks te vervangen)

- High power dummy cell *1
