Potentiodynamische potentiostat Galvanostat CS350M Voor corrosieproeven

Corrosieonderzoek Potentiodynamische polarisatie Potentiostaat Galvanostaat CS350M

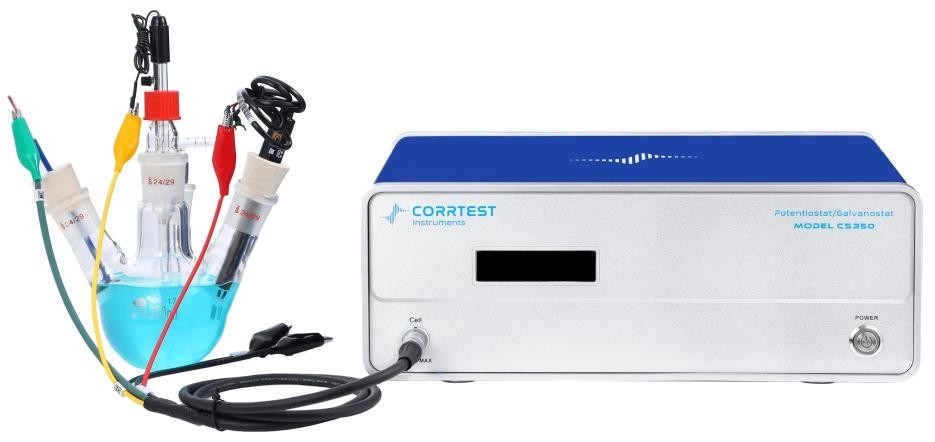

Corrosieonderzoek potentiodynamische potentiostaat galvanostaat CS350Mbestaat uit een DDS-generator met willekeurige functie, een potentiostaat met hoog vermogen, een galvanostaat, een dubbelkanaalcorrelatie-analysator,dubbelkanaals 16bit/hoge precisie 24bit AD-omvormer en verlenginterfacesMax. stroom is ±2A, potentieel bereik is ±10V. EIS frequentiebereik is 10uHz~1MHz. Het kan worden gebruikt voor verschillende elektrochemische velden zoals corrosie testen, energie, materiaal en elektroanalyse.corrosieonderzoek potentiodynamische potentiostaat galvanostaat CS350M omvat alle technieken die gewoonlijk worden gebruikt bij corrosieonderzoek, zoals Open Circuit Potential (OCP), EIS, potentiodynamisch ((Tafelgrafiek), Lineaire polarisatiecurve (LPR), cyclische polarisatiecurve (CPP), elektrochemische potentiokinetische reactivering (EPR,) Elektrochemisch lawaai (ECN), Zero Resistance Ammeter (ZRA) enz.

Wat is dat?potentiodynamische polarisatie?

De potentiodynamische (polarisatiecurve) test is een elektrochemische techniek waarbij het potentieel van de werkende elektrode wordt gescand terwijl de overeenkomstige stroomdichtheid wordt gemeten.Het is ook bekend als de “Tafel plot” die de meest gebruikte elektrochemische methode isIn deze test worden de proeven gewoonlijk in hars ingekapseld en 1 cm2 aan de oplossing blootgesteld.De potentiodynamische (polarisatiecurve) wordt verkregen door het potentieel te grafiëren als functie van de stroomdichtheid (I) (of log I) voor elk gemeten puntDe potentiodynamische polarisatiecurve kan worden gebruikt om het corrosiepotentieel en de corrosiegraad van het metaal te berekenen onder elke gegeven toestand (Tafel-slag).

Toepassingenvan corrosietesten potentiodynamische potentiostaat galvanostaat CS350M

● Corrosieonderzoek en evaluatie van de corrosiebestendigheid van metalen; snelle evaluatie van corrosie-remmers, coatings en cathodische beschermingsdoeltreffendheid

● Onderzoek naar energiematerialen (Li-ionbatterijen, zonnecellen, brandstofcellen, supercondensatoren), geavanceerde functionele materialen

● Elektrocatalyse (HER, OER, ORR, CO2RR, NRR)

● Elektrosynthese, elektroplatering/elektrodepositie, anode-oxidatie, elektrolyse

Belangrijkste kenmerken van corrosietesten potentiodynamische potentiostaat galvanostaat CS350M

- Ingebouwd EIS/FRA, EIS Frequentiebereik: 10μHz~1MHz

- Versterker met hoge bandbreedte en hoge ingangsimpedantie

- Ingebouwde FPGA DDS signaalsynthesizer

- Potentiostat/Galvanostat/ZRA met een hoog vermogen;
- Stroombesturingsbereik: ±2A

- Beheersbereik van het potentieel: ±10V;

- Voltage van overeenstemming: ±21V
- Potentiële resolutie: 10 μV;

- Huidige resolutie 1pA

Standaardvoorzieningvan corrosietesten potentiodynamische potentiostaat galvanostaat CS350M

potentiostat galvanostat CS350MCS350M*1

CS studio software *1

Stroomkabel x1

USB-kabel x1

Cel/elektrode kabel x2

Een schijncel.

Handleiding

Toepassing van corrosietesten potentiodynamische potentiostaat galvanostaat CS350M

Corrosie:corrosiepotentiodynamische potentiostaat galvanostaat CS350M omvat alle elektrochemische technieken voor corrosie meting zoals OCP, polarisatiecurve (potentiodynamisch), EIS,Cyclische polarisatie CPP (passivatiecurve), Elektrochemische potentiokinetische reactivering (EPR), waterstofdiffusietest, ZRA, elektrochemisch geluid, enz. Het kan worden gebruikt om metaalcorrosie-mechanismen en corrosiebestendigheid te bestuderen,en evalueren de duurzaamheid van de coating en de anode-efficiëntieHet kan ook worden gebruikt voor snelle screening van corrosie-remmers, fungiciden, enz.

Links: Polarisatiecurven van Ti-legering en roestvrij staal in 3% NaCl-oplossing

Rechts: EN van koolstofarme staal in 0,05 mol/LCl+0,1 mol/LNaHCO3

Corrosieonderzoek potentiodynamische potentiostaat galvanostaat CS350M maakt gebruik van een correlatie-integraal algoritme en een dubbelkanaal-overmonsteringstechniek en heeft een sterke anti-interferentiekracht.De interne weerstand van het instrument is maximaal 10¹³Het is geschikt voor EIS-metingen van een systeem met een hoge impedantie (zoals coating, beton, enz.)

Zoutsprayverouderingstest van een hoge-impedantiecoating

Eennadelen

Volledig drijvend

Alle Corrtest potentiostaten / galvanostaten inclusief corrosieonderzoek potentiodynamische potentiostaten galvanostaten CS350M zijn ontworpen als volledig zwevend,en kan worden gebruikt voor elektrochemisch onderzoek van werkende elektroden die met de aarde verbonden zijn, zoals autoclaaf, metalen onderdeel in brug, beton

Realtime gegevensopslag

De gegevens van het experiment kunnen in realtime worden opgeslagen, zelfs als de test wordt onderbroken door een stroomstoring, worden de gegevens automatisch opgeslagen.

EIS

● Corrtest corrosieonderzoek potentiodynamische potentiostat galvanostat CS350M maakt gebruik van correlatie integraal algoritme en dual-channel over-sampling techniek, en heeft een sterke anti-interferentie vermogen.De interne weerstand van het instrument is maximaal 10¹³Het is geschikt voor EIS-metingen van hoogimpedantie-systemen (zoals coating, beton, enz.)

Multi-elektrode systeem

● Corrosieonderzoek potentiodynamische potentiostaat galvanostaat CS350M ondersteunt 2-, 3-, 4-elektrode systeem, kan worden gebruikt voor het testen van de interne weerstand van de batterij of 4-elektrode dunne film impedantie meting

● Met nulweerstandsampemeter voor galvanische stroommeting

Softwareontwikkelingskit (SDK)

We kunnen secundaire ontwikkelingsinterfaces, algemene API-interfaces en ontwikkelingsvoorbeelden leveren en kunnen data-oproepen realiseren voor Labview, C, C++, C#, VC en ander programma,die geschikt is voor secundaire ontwikkeling en testmethoden aanpassing.

Veelzijdige gegevensanalyse

CS Studio is de software voor corrosie testen potentiodynamische potentiostat galvanostat CS350M voor experimentele controle en gegevensanalyse.integratie- en piekhoogteanalyse van de voltmetrische curve, EIS-equivalentcircuit aanpassing en impedantiespectrum montage, enz.

● Multi-parameter polarisatiecurve

● EIS-installatie

● Elektrochemische geluidsanalyse

● Pseudocapaciteitsberekening

● GCD-specifieke capaciteit, efficiëntie

● Mott-Schottky-grafiekenanalyse

● CV-analyse

Combinatietest

CS studio software ondersteunt de combinatietest voor verschillende experimenten om flexibele en

U kunt de parameters voor elk experiment vooraf instellen en de intervallen, wachttijden enz. tussen elk experiment instellen.

Combinatieproef: corrosieproeven

Software Kenmerken van corrosietesten potentiodynamische potentiostaat galvanostaat CS350M

Tafel plot encorrosietarief:CS studio biedt ook krachtige niet-lineaire bevestiging op Butler-Volmer vergelijking van polarisatie curve.polarisatieweerstandHet kan ook op basis van de ECN-metingen de vermogensspectrumdichtheid, geluidsweerstand en geluidsspectrumweerstand berekenen.

EIS-analyse:Bode, Nyquist, Mott-Schottky plot

Tijdens de analyse van EIS-gegevens is er een ingebouwde fittingfunctie om het aangepaste equivalentcircuit te tekenen.

Technieken van corrosietesten potentiodynamische potentiostaat galvanostaat CS350M

Stabiele polarisatie

• Opencircuitpotentieel (OCP)
• Potentiostatisch (I-T-curve)
• Galvanostatisch
• Potentiodynamisch (tafelgrafiek)
• Galvanodynamisch (DGP)

CorrosieMetingen

• Cyclische polarisatiecurve (CPP)
• Lineaire polarisatiecurve (LPR)
• Elektrochemische potentiokinetische reactivering (EPR)
• Elektrochemisch lawaai (EN)
• Nulweerstand Ammeter (ZRA)

Elektrochemische impedantiespectrumskopie (EIS)

• Potentiostatische EIS (Nyquist, Bode)
• Galvanostatische EIS
• Potentiostatische EIS (optioneel frequentie)
• Galvanostatische EIS (optioneel frequentie)
• Mott-Schottky
• Potentiostatische EIS versus tijd (enkel frequentie)
• Galvanostatische EIS versus tijd (enkel frequentie)

Doorlopende polarisatie

• Meerdere mogelijke stappen
• Meerdere stroomstappen
• Potentiële trap-stap (VSTEP)
• Galvanische trap-stap (ISTEP)

Chrono-methode

• Chronopotentiometrie (CP)
• Chronoamperametrie (CA)
• Chronocaulometrie (CC)

Voltammetrie

• Lineaire sweep-voltammetrie (LSV)
• Cylic Voltammetry (CV)
• Stappenvoltammetrie (SCV) #
• Kwadraatgolfvoltammetrie (SWV) #
• Differentiële pulsvoltammetrie (DPV) #
• Normale pulsvoltammetrie (NPV) #
• Differentiële normale pulsvoltammetrie (DNPV) #
• AC-voltammetrie (ACV)
• 2^nndharmonische wisselstroomvoltammetrie (SHACV)
• Fouriertransform AC-voltammetrie (FTACV)

Test met batterij

• Opladen en ontladen van batterijen
• Galvanostatische lading en ontlading (GCD)
• Potentiostatisch laden en ontladen (PCD)
• Potentiostatische intermitterende titratie techniek (PITT)
• Galvanostatische intermitterende titratie techniek (GITT)

Amperometrische

• Differentiële pulsapparometrie (DPA)
• Dubbele differentiële pulsamperemetrie (DDPA)
• Triple Pulse Amperometry (TPA)
• Geïntegreerde puls-amperometrische detectie (IPAD)

Exte- - -

• Elektrochemische stripping/afzetting
• Bulk elektrolyse met coulometrie (BE)
• Rs Meting

# Er is de bijbehorende stripping methode.
