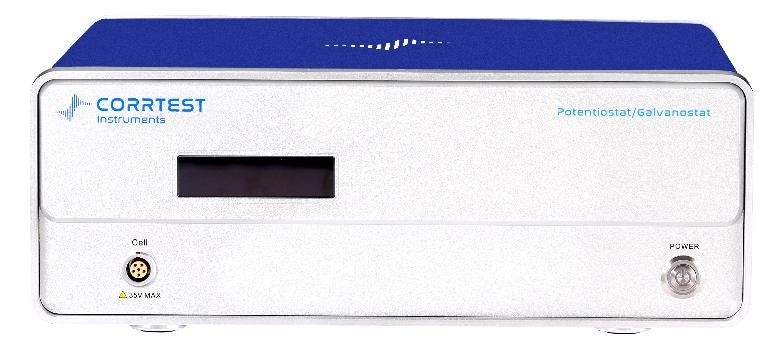

EIS Elektrochemische impedantiespectroscopie Potentiostat En Galvanostat CS350M

Elektrochemische impedantiespectroscopie potentiostaat CS350Mbestaat uit een potentiostaat/galvanostaat van hoge kracht met hoge precisie, een DDS-generator met willekeurige functies, een correlatie-analysator met twee kanalen,dubbelkanaals 16bit/hoge-precisie 24bit AD-omvormer en verlenginterfaces, enz.De maximale stroom is ±2A, het potentiële bereik is ±10V. De conformiteitsspanning is ±21V. Het frequentiebereik van elektrochemische impedantiespectroscopie (EIS) is 10uHz~1MHz.Het kan worden gebruikt voor verschillende elektrochemische velden zoals corrosieVoor elektrochemische impedantiespectroscopie EIS kan de stroom worden verhoogd tot 20A/40A met een stroomversterker CS2020B/CS2040B.We bieden 7 verschillende EIS technieken om aan de verschillende eisen te voldoen, zoals potentiostatisch EIS (Nyquist, Bode), galvanostatisch EIS, potentiostatisch EIS (Factieve frequentie), galvanostatisch EIS ((Factieve frequentie), Mott-Schottky, potentiostatisch EIS versus tijd (Eenvoudige frequentie),Galvanostatische EIS vs.. Tijd (Eenvoudige frequentie). Alle Corrtest elektrochemische impedantiespektroscopie potentiostaat biedt eis gelijkwaardige circuit montage in de software.

Wat is elektrochemische impedantiespectroscopie?

Elektrochemische impedantiespectroscopie (EIS) biedt kinetische en mechanistische gegevens van elektrochemische systemen en wordt veel gebruikt in corrosieonderzoek, energieomzetting en -opslag, sensor en biosensing,enz. Elektrochemische impedantiespectroscopie (EIS) wordt meestal gemeten door een wisselstroompotentieel op een elektrochemische cel toe te passen en vervolgens de stroom door de cel te meten.Elektrochemische impedantiespectroscopie karakteriseert de tijdsrespons van elektrochemische systemen met behulp van laag amplitude wisselstroom (AC) spanningen over een frequentiebereik. met behulp van een elektrodeconfiguratie bestaande uit een werkende, referentiekamer,en tegenelektroden wordt een bekende spanning van de werkende elektrode door een elektrolytische oplossing naar de tegenelektrode geleidDe kwantitatieve metingen worden door het EIS uitgevoerd en maken het mogelijk kleine elektrochemische mechanismen op de elektrode-interface en in de elektrolytische oplossing te evalueren.De met het EIS verzamelde gegevens worden gemodelleerd met een geschikt elektrisch equivalentcircuitIn plaats daarvan kunnen zeer weinig elektrochemische cellen gemodelleerd worden met behulp van een enkel gelijkwaardig schakelelement.EIS-modellen bestaan gewoonlijk uit een aantal elementen in een netwerkZowel seriële als parallelle combinatiesvan de elementen voorkomen.

Toepassingen van Elektrochemische impedantiespectroscopie potentiostaat CS350M

Cofroos: Elektrochemische impedantiespectroscopie potentiostaat CS350Momvat alle elektrochemische technieken voor corrosie meting zoals OCP, polarisatiecurve (potentiodynamisch), EIS, cyclische polarisatie CPP (passivatiecurve),Elektrochemische potentiokinetische reactivering (EPR), waterstofdiffusietest, ZRA, elektrochemisch geluid, enz. Het kan worden gebruikt om het corrosie-mechanisme van metalen en corrosiebestendigheid te bestuderen,en evalueren de duurzaamheid van de coating en de anode-efficiëntieHet kan ook worden gebruikt voor snelle screening van corrosie-remmers, fungiciden, enz.

Het maakt gebruik van correlatie integraal algoritme en dual-channel over-sampling techniek, en heeft een sterke anti-interferentie vermogen.¹³Het is geschikt voor EIS-metingen van een systeem met een hoge impedantie (zoals coating, beton, enz.)

Zoutsprayverouderingstest van een hoge-impedantiecoating

Links: Polarisatiecurven van Ti-legering en roestvrij staal in 3% NaCl-oplossing Rechts: ECN van koolstofarme staal in 0,05 mol/LCl+0,1 mol/LNaHCO3

Enervig

Met de technieken LSV, CV, galvanostatische lading en ontlading (GCD), galvanostatische EIS en nauwkeurige IR-compensatiecircuits,Elektrochemische impedantiespectroscopie potentiostaat CS350Mworden veel gebruikt in supercapacitors, lithium-ionbatterijen, natrium-ionbatterijen, brandstofcellen, Li-S-batterijen, zonnecellen, solid-state-batterijen, stroombatterijen, metalen-luchtbatterijen, enz.Het is een uitstekend wetenschappelijk instrument voor onderzoekers op het gebied van energie en materialen..

CV-curve van PPy-superkondensator in 0,5 mol/l H2SO4-oplossing

Elektrokatalyse

●Elektrochemische impedantiespectroscopie potentiostaat CS350Mkan de halve golf meten

het potentieel (ORR), het overpotentieel (HER, OER) van de katalysator, en heeft de functie van de berekening van de piekvermogendichtheid en de energiedichtheid.

● Langetermijncyclische meting van ORR, OER, HER,

CO2RR door middel van technieken zoals cyclische voltammetrie,

De Faraday-efficiëntie kan worden gemeten met een bipotentiostat.

LSV-curve van katalysatoren in alkalische oplossingen

● Maximale stroom kan 20A en conformiteitsspanning 30V zijn, en met IR-compensatietechniek,

Elektrochemische impedantiespectroscopie potentiostaat CS350MHet overpotentieel van de elektrode kan nauwkeurig worden gemeten, wat een groot voordeel is in het veld van elektrocatalyse.

Softwarefuncties van Elektrochemische impedantiespectroscopie potentiostaat CS350M

Cyclische voltammetrie:CS studio-software biedt gebruikers een veelzijdige- Niets.differentieel/integratiekit,In de CV-techniek is er tijdens de gegevensanalyse de functie om de exacte cyclus ((s) te selecteren.

Tafelgrafiek en corrosiegraad:CS studio biedt ook krachtige niet-lineaire bevestiging op Butler-Volmer vergelijking van polarisatie curve.polarisatieweerstandHet kan ook op basis van de ECN-metingen de vermogensspectrumdichtheid, geluidsweerstand en geluidsspectrumweerstand berekenen.

Test en analyse van de batterij:

laad- en ontladingsdoeltreffendheid, capaciteit, specifieke capaciteit, laad- en ontladingsenergie.

Elektrochemische impedantiespectroscopie(EIS) analyse:Bode, Nyquist, Mott-Schottky plot

Tijdens de analyse van EIS-gegevens is er een ingebouwde fittingfunctie om het aangepaste equivalentcircuit te tekenen.

Technieken -Elektrochemische impedantiespectroscopie potentiostaat CS350M

Elektrochemische impedantiespectrumskopie (EIS)

• Potentiostatische EIS (Nyquist, Bode)
• Galvanostatische EIS
• Potentiostatische EIS (optioneel frequentie)
• Galvanostatische EIS (optioneel frequentie)
• Mott-Schottky
• Potentiostatische EIS versus tijd (enkel frequentie)
• Galvanostatische EIS versus tijd (enkel frequentie)

Stabiele polarisatie

• Opencircuitpotentieel (OCP)
• Potentiostatisch (I-T-curve)
• Galvanostatisch
• Potentiodynamisch (tafelgrafiek)
• Galvanodynamisch (DGP)

Doorlopende polarisatie

• Meerdere mogelijke stappen
• Meerdere stroomstappen
• Potentiële trap-stap (VSTEP)
• Galvanische trap-stap (ISTEP)

Chrono-methode

• Chronopotentiometrie (CP)
• Chronoamperametrie (CA)
• Chronocaulometrie (CC)

Voltammetrie

• Lineaire sweep-voltammetrie (LSV)
• Cylic Voltammetry (CV)
• Stappenvoltammetrie (SCV) #
• Kwadraatgolfvoltammetrie (SWV) #
• Differentiële pulsvoltammetrie (DPV) #
• Normale pulsvoltammetrie (NPV) #
• Differentiële normale pulsvoltammetrie (DNPV) #
• AC-voltammetrie (ACV)
• 2^nndharmonische wisselstroomvoltammetrie (SHACV)
• Fouriertransform AC-voltammetrie (FTACV)

Corrosie-metingen

• Cyclische polarisatiecurve (CPP)
• Lineaire polarisatiecurve (LPR)
• Elektrochemische potentiokinetische reactivering (EPR)
• Elektrochemisch lawaai (EN)
• Nulweerstand Ammeter (ZRA)

Test met batterij

• Opladen en ontladen van batterijen
• Galvanostatische lading en ontlading (GCD)
• Potentiostatisch laden en ontladen (PCD)
• Potentiostatische intermitterende titratie techniek (PITT)
• Galvanostatische intermitterende titratie techniek (GITT)

Amperometrische

• Differentiële pulsapparometrie (DPA)
• Dubbele differentiële pulsamperemetrie (DDPA)
• Triple Pulse Amperometry (TPA)
• Geïntegreerde puls-amperometrische detectie (IPAD)

Exte- - -

• Elektrochemische stripping/afzetting
• Bulk elektrolyse met coulometrie (BE)
• Rs Meting

# Er is de bijbehorende stripping methode.

V:WHy inductieve reactantie verschijnt in de hoogfrequenteregiovan Elektrochemische impedantiespectroscopie(EIS)?

A: Inductieve reactantie wordt hoofdzakelijk veroorzaakt door de spoel.Het zal duidelijker zijn in het hoogfrequente gebied en systemen met een lagere weerstand (zoals batterijen)Om het te verminderen, probeer dan de elektrode-kabel te verkorten en wees er ook op dat er geen andere spoelen rond het instrument of het monster zijn.

V:WHoender metenElektrochemische impedantiespectroscopie(EIS), moet ikWacht even voordat u na het metenbouweningDetestenHet systeem?

A: Bij het uitvoeren van een EIS-test moet u ervoor zorgen dat het testsysteem stabiel is, en in het algemeen is OCP-waarneming voldoende.Terwijl sommigeDe norm is de OCP-evaluatie.

V:Er is geenhalve cirkelinMijn...elektrochemische impedantiespectroscopie (EIS)testWat is het probleem?

A: Niet alle monsters hebben een kleine halve cirkel in EIS. De kleine halve cirkel bestaat in het hoogfrequente gebied, dat wordt bestuurd door ladingoverdracht. De rechte lijn bestaat in het lage frequentiegebied,die wordt beheerd door diffusieVoor koolstofmateriaal kan de capaciteit relatief groot zijn en een boog in plaats van een halve cirkel vertonen.

V: Waarom moeten de horizontale en verticale coördinaten consistent zijn bij het plotenElektrochemische impedantiespectroscopie(EIS)?

A: Omdat dit een complex vlak is. Het is een wiskundig vereiste.
