Productgegevens
Plaats van herkomst: Wuhan, China
Merknaam: Corrtest
Certificering: CE, ISO9001
Modelnummer: CS350M
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 set
Prijs: Onderhandelbaar
Verpakking Details: standaard doos
Levertijd: 5-10 werkdagen
Betalingscondities: T/T, D/P
Levering vermogen: 1000Set/year
Potentieel regelbereik: |
±10V |
Stroombesturing: |
±2A |
Potentiële controle nauwkeurigheid: |
00,1% × vol bereik ± 1 mV |
Stroomregeling nauwkeurigheid: |
00,1% × vol bereik |
Potentiële resolutie: |
10 μV (> 100 Hz),3 μV (< 10 Hz) |
Stroomgevoeligheid: |
1Pa |
Tijd voor de opkomst: |
1 μs (< 10 mA), < 10 μs (< 2A) |
Inputimpedantie van de referentie-elektrode: |
1012Ω in de loop van de 20pF |
Stroombereik: |
2nA~2A, 10 bereikken |
Standaardspanning: |
±21V |
Naam: |
Corrtest Elektrochemische werkstation |
Potentieel regelbereik: |
±10V |
Stroombesturing: |
±2A |
Potentiële controle nauwkeurigheid: |
00,1% × vol bereik ± 1 mV |
Stroomregeling nauwkeurigheid: |
00,1% × vol bereik |
Potentiële resolutie: |
10 μV (> 100 Hz),3 μV (< 10 Hz) |
Stroomgevoeligheid: |
1Pa |
Tijd voor de opkomst: |
1 μs (< 10 mA), < 10 μs (< 2A) |
Inputimpedantie van de referentie-elektrode: |
1012Ω in de loop van de 20pF |
Stroombereik: |
2nA~2A, 10 bereikken |
Standaardspanning: |
±21V |
Naam: |
Corrtest Elektrochemische werkstation |

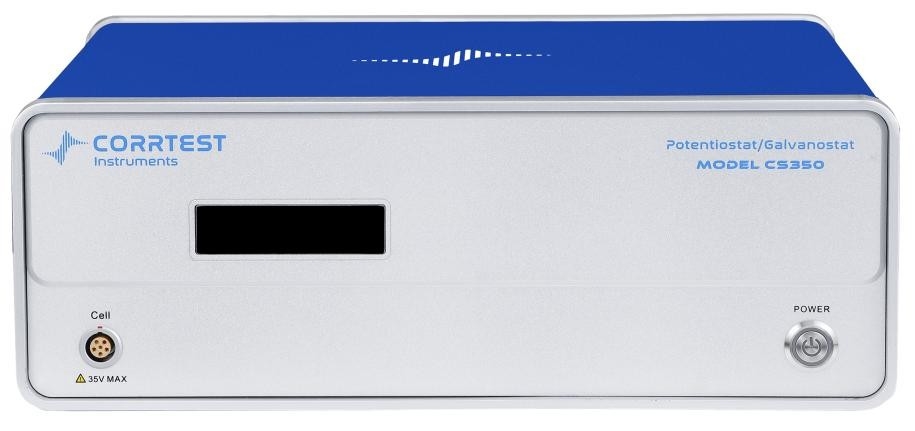

Eelektrochemische werkstation CS350M, ook wel potentiostat/galvanostat genoemd,bestaat uit een DDS-generator voor willekeurige functies, een potentiostaat/galvanostaat met een hoog vermogen, een dubbelkanaalcorrelatie-analysator,dubbelkanaals 16bit/hoge precisie 24bit AD-omvormer en verlenginterfacesDe maximale stroom is ±2A, het potentiële bereik is ±10V. De conformiteitsspanning is ±21V. Het EIS-frequentiebereik is 10uHz~1MHz. De stroom kan worden verhoogd tot 20A/40A met een stroombooster CS2020B/CS2040B.Elektrochemische werkstation CS350M is het meest geavanceerde enkelkanaalmodel met meer dan 40 elektrochemische technieken zoals EIS, CV, LSV, OCP, Tafel, LPR, GCD, I-t, I-v etc. Elektrochemische werkstation CS350M is een veelzijdig uitgebreid instrument voor bijna alle elektrochemische tests van verschillende gebieden zoals corrosie,batterij & energie, geavanceerde materialen, elektrocatalyse, sensor, electrodepositie enz.
Toepassingenvanelektrochemische werkstation CS350M
● Onderzoek naar energiematerialen (Li-ionbatterijen, zonnecellen, brandstofcellen, supercondensatoren), geavanceerde functionele materialen
● Elektrocatalyse (HER, OER, ORR, CO2RR, NRR)
● Corrosieonderzoek en evaluatie van de corrosiebestendigheid van metalen; snelle evaluatie van corrosie-remmers, coatings en cathodische beschermingsdoeltreffendheid
● Elektrosynthese, elektroplatering/elektrodepositie, anode-oxidatie, elektrolyse
Toepassing van elektrochemische werkstation CS350M
Cofroos: Eelektrochemische werkstation CS350Momvat alle elektrochemische technieken voor corrosie meting zoals OCP, polarisatiecurve (potentiodynamisch), EIS, cyclische polarisatie CPP (passivatiecurve),Elektrochemische potentiokinetische reactivering (EPR), waterstofdiffusietest, ZRA, elektrochemisch geluid, enz. Het kan worden gebruikt om het corrosie-mechanisme van metalen en corrosiebestendigheid te bestuderen,en evalueren de duurzaamheid van de coating en de anode-efficiëntieHet kan ook worden gebruikt voor snelle screening van corrosie-remmers, fungiciden, enz.
Links: Polarisatiecurven van Ti-legering en roestvrij staal in 3% NaCl-oplossing Rechts: EN van koolstofarme staal in 0,05 mol/LCl+0,1 mol/LNaHCO3
Eelektrochemische werkstation CS350MDe interne weerstand van het instrument is maximaal 1013Het is geschikt voor EIS-metingen van een systeem met een hoge impedantie (zoals coating, beton, enz.)
Zoutsprayverouderingstest van een hoge-impedantiecoatingCV-curve van PPy-superkondensator in 0,5 mol/l H2SO4-oplossing
Enervig& Batterij
Met de technieken LSV, CV, galvanostatische lading en ontlading (GCD), constant potentieel/stroom EIS en nauwkeurige IR-compensatiecircuit,Eelektrochemische werkstation CS350Mwordt veel gebruikt in supercapacitors, Li-ion-batterijen, natrium-ion-batterijen, brandstofcellen, Li-S-batterijen, zonnecellen, solid-state-batterijen, stroombatterijen, metalen-luchtbatterijen, enz.Het is een uitstekend wetenschappelijk instrument voor onderzoekers op het gebied van energie en materialen..
Elektrokatalyse
●Eelektrochemische werkstation CS350Mkan de halve golf meten
het potentieel (ORR), het overpotentieel (HER, OER) van de katalysator, en heeft de functie van de berekening van de piekvermogendichtheid en de energiedichtheid.
● Langetermijncyclische meting van ORR, OER, HER,
CO2RR door middel van technieken zoals cyclische voltammetrie,
Het Faraday-efficiënt kan worden
gemeten met een dubbelkanaals elektrochemisch werkstation (bipotentiostat).
LSV-curve van katalysatoren in alkalische oplossing
● Maximale stroom kan 20A en conformiteitsspanning 30V zijn, en met IR-compensatietechniek,
Eelektrochemische werkstation CS350MHet overpotentieel van de elektrode kan nauwkeurig worden gemeten, wat een groot voordeel is in het veld van elektrocatalyse.
Elektroanalyse
Eelektrochemische werkstation CS350Mbevat alle voltmetrische methoden zoals NPV, DNPV, SWV, ACV en kan worden gebruikt voor snelle analyse van de sporenelementen in de oplossing.Voltammetrie stripping methoden kunnen de kwantitatieve analyse volgens de stripping piek stroom.
Voordelen
Volledig drijvend
Eelektrochemische werkstation CS350MIs ontworpen als volledig drijvend, en kan worden gebruikt voor elektrochemische studie van werkende elektrode verbinding met de aarde, zoals autoclaaf, metalen deel in brug, beton
Realtime gegevensopslag
De gegevens van het experiment kunnen in realtime worden opgeslagen. Zelfs als de test wordt onderbroken door een stroomstoring, worden de gegevens automatisch opgeslagen. De gegevens zijn compatibel met Excel, Origin,en rechtstreeks kan worden geopend.
EIS
●Eelektrochemische werkstation CS350MDe interne weerstand van het instrument is maximaal 1013Het is geschikt voor EIS-metingen van hoogimpedantie-systemen (zoals coating, beton, enz.)
● Met de technologie voor constante stroomdrager en gelijkstroomverschillen kan het elektrochemische werkstationmodel CS350M worden gebruikt voor de meting van de impedantie van de batterij onder lading en ontlading,geschikt voor ultralage weerstandssystemen (zoals 18650-batterijen), soft pack batterij, batterij kern...)
Multi-elektrode systeem
● Ondersteun 2-, 3-, 4-elektrode systeem, kan worden gebruikt om de interne weerstand van de batterij te testen of 4-elektrode dunne film impedancemeting
● Met nulweerstandsampemeter voor galvanische stroommeting
Softwareontwikkelingskit (SDK)
We kunnen secundaire ontwikkelingsinterfaces, algemene API-interfaces en ontwikkelingsvoorbeelden leveren en kunnen data-oproepen realiseren voor Labview, C, C++, C#, VC en ander programma,die geschikt is voor secundaire ontwikkeling en testmethoden aanpassing.
Opties voor hoge stroom en hoge naleving
●Met de CS2020B/CS2040B-booster is de stroom vanelektrochemische werkstation CS350Mkan worden verhoogd tot 20A/40A, wat voldoet aan de eisen in brandstofcellen, batterijen, galvanisering, enz.
● Kan het instrument op 30V-hoge conformiteitsspanning aanpassen, wat voldoet aan de testvereiste voor oplossingen met een lage geleidbaarheid (organisch systeem, betonsysteem, enz.),speciaal geschikt voor koolstof- en stikstofreductiestudies.
Veelzijdige gegevensanalyse
CS Studio is de software voor Corrtest elektrochemische werkstation model CS350M voor experimentele controle en gegevensanalyse.integratie- en piekhoogteanalyse van de voltmetrische curve, EIS-equivalentcircuit aanpassing en impedantiespectrum montage, enz.
● Multi-parameter polarisatiecurve
● EIS-installatie
● Elektrochemische geluidsanalyse
● Pseudocapaciteitsberekening
● GCD-specifieke capaciteit, efficiëntie
● Mott-Schottky-grafiekenanalyse
● CV-analyse
Combinatietest
CS studio software ondersteunt de combinatietest voor verschillende experimenten om flexibele en
U kunt de parameters voor elk experiment vooraf instellen en de intervallen, wachttijden enz. tussen elk experiment instellen.
Combinatieproef: corrosieproeven
Combinatieproef: pseudocondensatorproeven
|
Specificatiesvanelektrochemische werkstation CS350M
|
|
| Ondersteuningssysteem met 2-, 3- of 4-elektroden | Potentieel- en stroombereik: automatisch |
| Het potentiële bedieningsbereik: ±10V | Stroombesturing: ±2A |
| Potentiële regelnauwkeurigheid: 0,1% × vol bereik±1mV | Stroomregelaar nauwkeurigheid: 0,1% × vol bereik |
| Potentiële resolutie: 10μV (> 100Hz),3μV (< 10Hz) | Stroomgevoeligheid:1pA |
| Verhoogtijd: < 1 μs (< 10 mA), < 10 μs (< 2 A) | Inputimpedantie van de referentie-elektrode:1012- Ik ben niet bang. |
| Stroombereik: 2nA~2A, 10 bereiken | Voltage van de conformiteit: ±21V |
| Maximale uitgangsstroom: 2A | CV- en LSV-scansnelheid: 0,001mV~10.000V/s |
| CA- en CC-impulsbreedte: 0,0001 ~ 65.000 s | Stroomverhoging tijdens het scannen: 1mA@1A/ms |
| Potentiële toename tijdens het scannen: 0,076mV@1V/ms | SWV-frequentie: 0,001~100 kHz |
| DPV- en NPV-pulsbreedte: 0,0001~1000 s | AD-gegevensverwerving:16bit@1 MHz,20bit@1 kHz |
| DA-resolutie: 16 bit, instellingstijd: 1 μs | Minimale potentiële toename van CV: 0,075 mV |
| IMP-frequentie: 10μHz~1MHz | Filters met lage doorlaat: 8 decennia |
| Besturingssysteem: Windows 10/11 | Interface: USB 2.0 |
| Gewicht / afmetingen: 6,5 kg, 36,5 x 30,5 x 16 cm | |
| EIS (electrochemische impedantiespectroscopie) | |
| Signalgenerator | |
| Frequentiebereik:10μHz~1MHz | AC-amplitude:1mV~2500mV |
| DC Bias: -10~+10V | Uitgangsimpedantie: 50Ω |
| golfvorm: sinusgolf, driehoekige golf en vierkantgolf | Waadvervorming: < 1% |
| Scanmodus: logaritmisch/lineair, toename/vermindering | |
| Signalanalysator | |
| Integratietijd: minimum:10 ms of de langste tijd van een cyclus | Maximaal:106cycli of 105s |
| Metingsachterstand: 0~105s | |
| compensatie voor gelijkstroomverschuiving | |
| Potentiële automatische compensatie: -10V~+10V | Stroomcompensatiebereik: -1A~+1A |
| Bandbreedte: 8 decennia frequentiebereik, automatische en handmatige instelling | |
Technieken vanelektrochemische werkstation CS350M
|
Elelektrochemische werkstation CS350M |
|
| Stabiel polarisatie |
Opencircuitpotentieel (OCP) |
| Potentiostatisch (i-t curve) | |
| Galvanostatische ((E-t curve) | |
| Potentiodynamisch (Tafel) | |
| Galvanodynamisch | |
| Vergankelijk polarisatie |
Meerdere mogelijke stappen |
| Meerdere stappen | |
| Potentiële trap-stap (VSTEP) | |
| Galvanische trap-stap (ISTEP) | |
| Chronon methoden |
Chronopotentiometrie (CP) |
| Chronoamperometrie (CA) | |
| Chronocoulometrie (CC) | |
| Voltammetrie | Cyclische voltammetrie (CV) |
| Lineaire sweep-voltammetrie (LSV) ((I-V-curve) | |
| Stappenvoltammetrie (SCV) # | |
| Kwadraatgolfvoltometrie (SWV) # | |
| Differentiële pulsvoltammetrie (DPV) # | |
| Normale pulsvoltammetrie (NPV) # | |
| Differentiële normale pulsvoltammetrie (DNPV) | |
| AC voltmetrie (ACV) # | |
| 2e harmonische AC-voltammetrie (SHACV) | |
| Test met batterij | Opladen en ontladen van batterijen |
| Galvanostatische lading en ontlading (GCD) | |
| Potentiostatisch laden en ontladen (PCD) | |
| Potentiostatische intermitterende titratie (PITT) | |
| Galvanostatische intermitterende titratie (GITT) | |
| EIS Impedantie |
Potentiostatische EIS (Nyquist, Bode) |
| Galvanostatische EIS | |
| Potentiostatische EIS (optioneel frequentie) | |
| Galvanostatische EIS (optioneel frequentie) | |
| Mott-Schottky | |
| Potentiostatische EIS versus tijd (enkel frequentie) | |
| Galvanostatische EIS versus tijd (enkel frequentie) | |
| Corrosie meting |
Cyclische polarisatiecurve (CPP) |
| potentiodynamisch | |
| Lineaire polarisatiecurve (LPR) | |
| Elektrochemische potentiokinetische reactivering | |
| Elektrochemisch lawaai (ECN) | |
| Nulweerstand Ammeter (ZRA) | |
| Amperometrie | Differentiële pulsapparometrie (DPA) |
| Dubbele differentiële pulsamperemetrie (DDPA) | |
| Triple Pulse Amperometry (TPA) | |
| Geïntegreerde puls-amperometrische detectie (IPAD) | |
V:Wat is het verschil tussen een elektrochemische werkstation en een gelijkstroomvoeding?
A: De controle nauwkeurigheid van een elektrochemische werkstation is hoger dan die van een gelijkstroomstroomvoorziening, en er zijn veel testmethoden/technieken in een elektrochemische werkstation.De spanning en stroom van een gelijkstroomvoeding kunnen zeer groot zijnEen elektrochemisch werkstation ondersteunt over het algemeen een 2-elektrode-installatie.,3-elektrode en 4-elektrode systeem, terwijl een gelijkstroomstroomvoorziening in het algemeen alleen 2-elektrode systeem ondersteunt.
V: Kan ik de demo-software gebruiken voordat ik eeneen elektrochemisch werkstation?
A: Ja. We kunnen software sturen zodat u in demo-modus kunt werken zonder verbinding te maken met een elektrochemische werkstation.
A: 3-elektrode systeem
De elektrochemische werkstation meet en regelt het spanningsverschil tussen een WE en een RE. De stroomstroom tussen de WE en de CE wordt gemeten.
Werkende elektrode ((WE): een monster van het te testen corrosieve metaal.
Referentieelektrode (RE): een elektrode met een constant elektrochemisch potentieel.
We en RE vormen een meetcircuit.
Counter Electrode (CE): een stroomdragende elektrode die het celcircuit voltooit.
WE en CE vormen een polarisatiecircuit.
2-elektrode systeem
Bij het gebruik van de elektrochemische werkstation voor het 2-elektroden systeem kan de CE als RE worden gebruikt om een referentiepotentieel te geven.Tijdens de metingen, moet de gebruiker de RE&CE-klem gewoon aan dezelfde elektrode koppelen.
