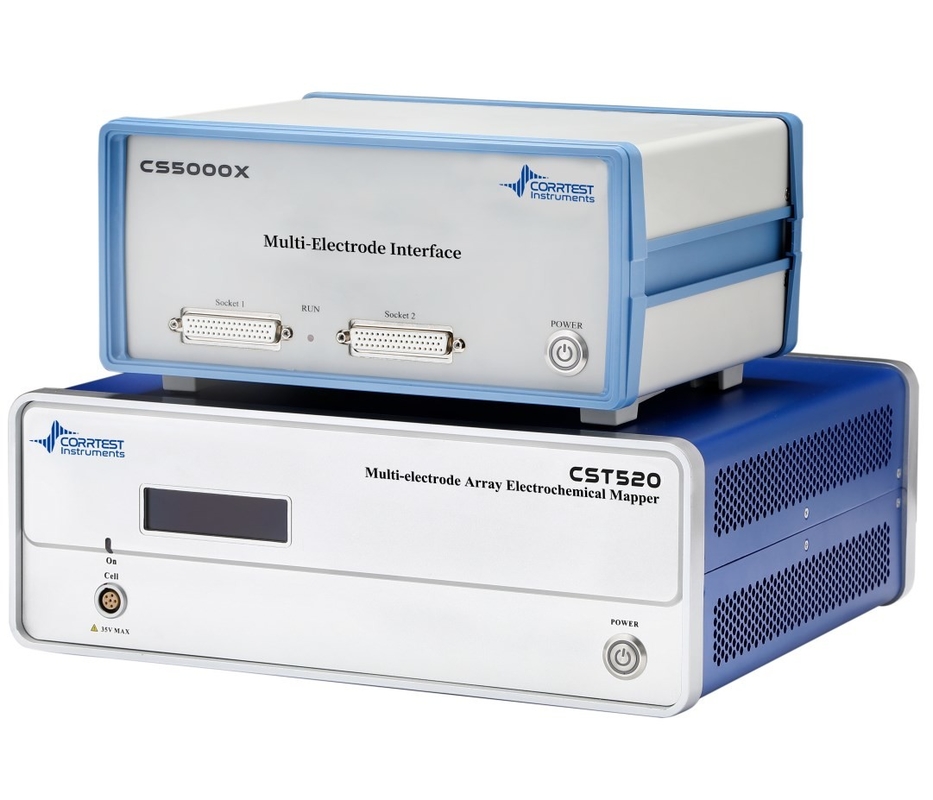

CST520 Multi-elektrode-array elektrochemische mapper voor corrosie toepassingen

CST520 Multi-elektrode Array Electrochemical Mapper

Gebaseerd op high-resolution AD converters en nul weerstand ammeter technieken, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsBovendien kan het samenwerken met de potentiostat van CS om de impedantiedistributie op een meerdere-elektrode sensor in kaart te brengen.

Door middel van cyclische scanning van de potentiële en stroomverdeling op het oppervlak van de matrixelektrode,CST520 Multi-electrode Array Electrochemical Mapper kan de lokale corrosieverdeling of het niet-uniforme elektrochemische oplosproces van kaal metaal of metaal onder coating karakteriseren.

CST520 Multi-electrode Array Electrochemical Mapper kan het elektrodepotentieel en de kortsluitingstroom van elke enkele elektrode nauwkeurig meten.Het is vooral geschikt voor het bestuderen van de spontane corrosie van metalen in niet-verstoorde toestand..

Toepassing

Dit instrument is geschikt voor het bestuderen van de lokale corrosieverdeling van metalen oppervlakken in het laboratorium.de mechanismen van het optreden en de ontwikkeling van lokale corrosieHet kan op grote schaal worden gebruikt voor het bestuderen van het niet-uniforme corrosiegedrag van metalen.

Werkingsbeginsel

CST520 Multi-elektrode elektrochemisch systeem bestaat uit twee delen: een interfacesysteem met meerdere elektroden en een elektrochemisch testsysteem.Het kan niet alleen het elektrode potentieel en kortsluitingstroom van een enkele elektrode testen, maar ook de EIS en de polarisatiecurve meten, waardoor de evaluatiemethoden voor de corrosiebestendigheid van materialen aanzienlijk worden verrijkt.

De multi-elektrode inteGezichtbestaat voornamelijk uit een RS485-communicatiecircuit, een IO-uitbreidingscircuit, een 10x10-relaismatrixcircuit, een MCU-circuit, enz. Het ondersteunt tot 100 kanaals schakelende elektroden,met een schakelfrequentie tot 100 Hz.

De elektrochemische mapperkan niet alleen elektrode-testingen uitvoeren, maar kan ook dienen als een onafhankelijk potentiostaat/elektrochemisch werkstation met alle technieken voor corrosiemetingen,zoals open circuitpotentieel (OCP), polarisatiecurve (Tafel), lineaire polarisatie (LPR), EIS, M-S curve en elektrochemisch geluid (ECN) enz.

Scanning van potentieel en stroom

De CST520 kan cyclische potentieel/stroom scan van het oppervlak, of potentieel/stroom versus tijd scan van een enkele elektrode, met real-time potentieel/stroom verdeling display te bereiken.De gegevens kunnen worden geïmporteerd in Origin om de 3D-grafieken weer te geven.

Zoals in bovenstaande afbeelding is weergegeven, toont het de potentiële/stroomverdeling.Negatieve stroom verschijnt ook op dezelfde gebieden in de huidige verdeling diagramNegatieve stroom betekent anode stroom, wat aangeeft dat in deze drie gebieden op het elektrodeoppervlak een ernstiger corrosie optreedt.

Verdeling van de impedantiemodule op een elektrode van 10 ́10 draadstraal

Specificaties vanCST520 Multi-elektrode Array Electrochemical Mapper

Potentieelbereik: ±10V, ±5V, ±2,5V

Potentiële regelnauwkeurigheid: 0,1% van volle schaal±1mV

Stroombereik:2nA~2 A,10-bereik

Maximale uitgangsstroom: ±2A

Stroomregelaar nauwkeurigheid: 0,1% van volle schaal

Kanalwisselingsfrequentie: 100 Hz

Uitbreidingsinterface: RS485 115200bps

Stroomvoorziening: AC 220V

Standaardvoorziening:

CST520 Multi-elektrode Array Elektrochemische Mapper-instrument * 1 set

CS5000X Interface met meerdere elektroden*1 set

Softwarepakket*1

Uitbreidingselektrodenkabel* 3 ((WE/SE/AGND(WE99))

Inlaatkabel voor referentie-elektrode*1

Inlaatkabel met tegenelektrode *1

DB9-communicatiekabel *1

Q235 koolstofstaal 10*10 matrixelektrode *1

Elektrodekabel *2

Stroomkabel *2

USB-kabel*1

Vervalste cel *1

Naverkoopservice

garantie: 3 jaar

Gratis software-upgradeservice

Verstrek gratis reparatiedienst binnen de garantie
