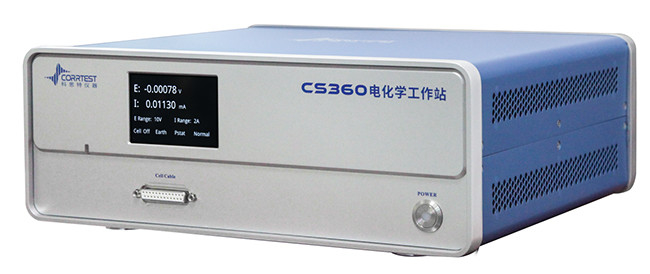

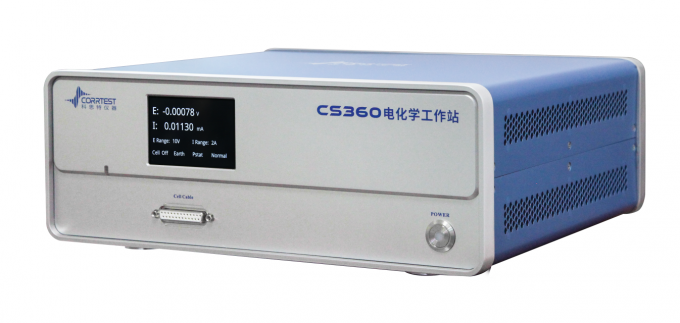

Hoogfrequente 8MHz EIS Potentiostat galvanosatt model CS360

Singelkanaalpotentio­stat/galvanostatmet EISModelCS360 bestaat uit een DDS-generator voor willekeurige functies, een potentiostaat/galvanostaat en een FRA.het bereikt uitstekende stabiliteit en hoge potentiële (1mV) en stroom ((1pA) resolutiesMet een EIS­frequentie tot 8 MHz is CS360 een ideaal instrument voor de studie van vaste elektrolyten.

Toepassingen van potentiostat CS360

- Energiematerialen (vaststofbatterijen, lithium-ionbatterijen, zonnecellen, brandstofcellen, supercondensatoren, enz.)

- Elektrocatalyse (HER, OER, ORR, CO2RR, NRR, splitsing van water)

- Reactieve mechanismen van elektro-synthese, elektrodepositie, anodische oxidatie, elektrolyse

- Metalen corrosie; corrosie remmer, coating en kathodische bescherming

Met de voordelen van een hoge energiedichtheid, snel opladen en ontladen en een lange levensduur, worden solid-state batterijen veel gebruikt in elektrische voertuigen, draagbare apparaten enzovoort.vlamvertraging en remming van de groei van dendrietenHet is een belangrijke techniek om de prestaties van batterijen in vaste staat te bestuderen.elektrochemische reacties, enz. door het meten van EIS in verschillende frequentiegebieden, waardoor een belangrijke theoretische basis en technische ondersteuning wordt geboden voor de ontwikkeling van hoogwaardige volledig vaste batterijen.

De EIS-frequentie kan tot 8 MHz bedragen voor potentiostaat/galvanostaat/elektrochemische werkstation CS360, die kan voldoen aan de behoefte aan een hoogfrequente EIS-test op vaste elektrolyten.Onderzoek van vaste elektrolyten met name gericht op impedantiegedrag in de hoogfrequente regioHet helpt ons de elektronische en ionische geleidbaarheid te kwantificeren, microstructurele problemen van het materiaal te vinden (zoals graangrens-effecten) en zo begeleiding te bieden bij de optimalisatie van het materiaal.en verbetering van de prestaties van de batterij.

Vaststaand batterijhouder

golfvorm van de EIS-test

Specificaties - potentio-stat CS360

Ondersteunende 2-, 3- of 4-elektrodeconfiguratie

Maximaal aangebrachte potentieel: ±10V

Maximale uitgangsstroom: ±2A

Potentiële regelnauwkeurigheid: 0,1% × vol bereik±1mV

Stroomregelaar nauwkeurigheid: 0,1% × vol bereik

Potentiële resolutie: 1 μV

Stroomgevoeligheid:1pA

Potentiële stijgingstijd: ≤ 1 μs

Inputimpedantie van de referentie-elektrode:10¹³- Ik ben niet bang.

Invoerbasisstroom: ≤ 10 pA

Potentiaalbereik: ±200mV, ±2,5V, ±5V, ±10V, 4 bereiken

Stroombereik: ±200pA ~ ±2 A, 11 bereiken

Voltooiing van de conformiteit: ±30V

CV- en LSV-scansnelheid: 0,001mV/s~10kV/s

CA- en CC-impulsbreedte: 0,0001 ~ 65.000 s

Stroomverhoging tijdens het scannen: 1mA@1A/ms

Potentiële toename tijdens het scannen: 0,02 mV @1V/ms

SWV-frequentie: 0,001~100 kHz

DPV- en NPV-pulsbreedte: 0,001~100 s

AD-gegevensverwerving: 16bit@1MHz, 20bit @1kHz

DA-resolutie: 20 bit

Minimale potentiële toename in CV: 0,02 mV

Filters met lage doorlaat: 7 decennia

Potentieel- en stroombereik: handmatige/automatische schakelaar

Ground mode: Drijvend, Aarding, ondersteunt ZRA

Communicatie: USB2.0, RJ45 Ethernet

Besturingssysteem: Windows 10/11

Stroomvoorziening: 90~240V AC 50/60Hz

Gewicht / afmetingen: 6,5 kg, 36 x 30 x 16 cm

EIS (electrochemische impedantiespectroscopie)

Signalgenerator

Frequentiebereik:10μHz tot 8 MHz

AC-amplitude: 1mV~2500mV

DC Bias: -10~+10V

DDS-uitgangsimpedantie: 50Ω

Frequentie nauwkeurigheid: 0,1%

Signalresolutie: 0,1 mV RMS

golfvorm: sinusgolf, driehoekige golf en vierkantgolf

Waadvervorming: < 1%

Scanmodus: logaritmisch/lineair, toename/vermindering

Signalanalysator

Integratietijd: minimum:10 ms of de langste tijd van een cyclus

Maximaal:10⁶cycli of 10⁵s

Metingsachterstand: 0~10⁵s

Vergoeding voor gelijkstroomverschil

Potentiële automatische compensatie: -10V~+10V

Stroomcompensatiebereik: -2A~+2A

Bandbreedte: 8 decennia frequentiebereik, automatische en handmatige instelling

Technieken

Stabiele polarisatie:

Opencircuitpotentieel (OCP)

Potentiostatisch (I-T-curve)

Galvanostatisch

Potentiodynamisch (tafelgrafiek)

Galvanodynamisch (DGP)

Doorlopende polarisatie:

Meerdere mogelijke stappen

Meerdere stroomstappen

Potentiële trap-stap (VSTEP)

Galvanische trap-stap (ISTEP)

Chrono-methode:

Chronopotentiometrie (CP)

Chronoamperametrie (CA)

Chronocaulometrie (CC)

Voltammetrie:

Lineaire sweep-voltammetrie (LSV)

Cylic Voltammetry (CV)

Stappenvoltammetrie (SCV)

Kwadraatgolfvoltammetrie (SWV)

Differentiële pulsvoltammetrie (DPV)

Normale pulsvoltammetrie (NPV)

Differentiële normale pulsvoltammetrie (DNPV)

AC-voltammetrie (ACV)

2e harmonische wisselstroomvoltammetrie (SHACV)

Fouriertransform AC-voltammetrie (FTACV)

Elektrochemische impedantiespectroscopie:

Potentiostatische EIS (Nyquist, Bode)

Galvanostatische EIS

Potentiostatische EIS (optioneel frequentie)

Galvanostatische EIS (optioneel frequentie)

Mott-Schottky

Potentiostatische EIS versus tijd (enkel frequentie)

Galvanostatische EIS versus tijd (enkel frequentie)

Corrosie-metingen:

Cyclische polarisatiecurve (CPP)

Lineaire polarisatiecurve (LPR)

Elektrochemische potentiokinetische reactivering (EPR)

Elektrochemisch lawaai (E)CN)

Nulweerstand Ammeter (ZRA)

Test met batterijing:

Opladen en ontladen van batterijen

Galvanostatische lading en ontlading (GCD)

Potentiostatisch laden en ontladen (PCD)

Potentiostatische intermitterende titratie techniek (PITT)

Galvanostatische intermitterende titratie techniek (GITT)

Amperometrische:

Differentiële pulsapparometrie (DPA)

Dubbele differentiële pulsamperemetrie (DDPA)

Triple Pulse Amperometry (TPA)

Geïntegreerde puls-amperometrische detectie (IPAD)

Stripping voltammetrie:

Potentiostatische stripping,

Lineaire stripping, trap stripping.

Kwadraatgolfscheuren

Differentiële pulsvoltammetrie

Normale puls-voltammetrie

Differentiële normale puls-voltammetrie

Uitbreidingen:

Elektrochemische stripping/afzetting

Bulk elektrolyse met coulometrie (BE)

Rs Meting
